| Puertas Cubells s.l. -> puertas para uso industrial -> puertas para naves -> puertas enrollables |
| Código CUB318 | InfDes | Resumen puerta enrollable Alunova 2 | ||
| 1 | CUB3181 |
| Detalle ejes |
| Adjuntos |
| 1 | Documento de Microsoft Word (94208 bytes). |
|
| Imagen | Tamaño: 23.7 Kb |
|
|
| Texto1 |

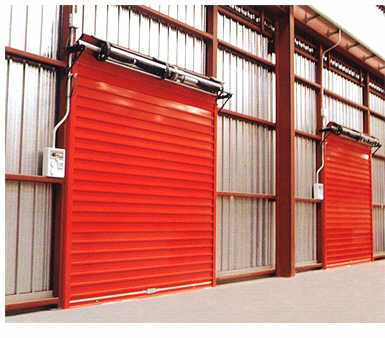

PUERTA ENROLLABLE ALUNOVA 2
Puerta construida con perfiles monopared de aleación de aluminio 6063-T5 extrusionado, y una superficie plana de gran anchura, diseño que le proporciona gran resistencia y estabilidad utilizando para su funcionamiento poco espacio en la parte superior. La anchura de la lama es de 147 mm y su espesor de 1.6 mm. Los perfiles evitan su corrimiento lateral mediante topes laterales de plástico fuertemente remachadas que además impiden fricciones y desgastes. El zócalo inferior patentado incluye cerradura de cilindro con gruesos pestillos laterales conducidos en toda su longitud y una guarnición EPD para estanqueidad con el pavimento. El eje es de tubo de acero de diámetros 168 mm o de 214 mm y espesores de 3.8 mm o de 5 mm según dimensión de la puerta, siendo su flexión máxima admisible de 1/500 de su longitud total (según norma DIN 2458). El eje, al contrario de los instalados en las puertas enrollables comunes en los que está fijo, gira sobre sus extremos, en uno de los cuales se monta el soporte a la obra y un cojinete axial. En el otro extremo del eje incorpora el operador eléctrico. Así, pues, se consigue un eje de giro continuo sin mantenimiento, sin poleas, cables ni resortes, etc. Los soportes se adaptan a las necesidades de la obra, sea de estructura de hormigón, metálica, mampostería, etc. Las calidades de este modelo le permiten cubrir huecos de grandes dimensiones. Su rigidez permite fabricar puertas más anchas con menor coste que si se emplearan cierres individuales con guías comunes centrales, evitando también el uso de dichos postes intermedios. Desventajas de una puerta seccional Trader frente a la enrollable Alunova: La seccional tiene cables sujetos a roturas. La seccional tiene resortes sujetos a mantenimiento (tanto con funcionamiento manual como automático). La seccional tiene bisagras sujetas a mantenimiento La seccional ocupa más espacio lateral y en el techo hace inoperante iluminación, puentes grúa, servidumbre para mástiles de carretillas, etc. En caso de accidente es fácil sustituir el panel de la seccional, pero es más costoso que la lama de la enrollable. La seccional suele ser de acero, ofreciendo menos protección a la oxidación. La seccional tiene menos posibilidades de colores corporativos. No obstante la puerta seccional Trader es aislante y menos ruidosa. Ancho máximo: 8 m Alto máximo: 6 m Superficie máxima: 37.4 m2 Acabados: Anodizado natural, oro, bronce o negro. Lacada en cualquier color RAL estándar y en imitación muy realista de varias clases de madera. Se puede fabricar en varias versiones según necesidades del cliente: * Totalmente cerrada. * Con troquelado de 140 mm x 70 mm para aireación. * Totalmente cerrada y con una lámina de acero galvanizado o inoxidable interior que le proporciona blindaje hasta calibre 38 mm especial. Para calibres hasta 9 mm parabellum clasificación M1 (consulte sobre dimensiones concretas). Nota para el proyectista: solicite el precio de esta puerta utilizando el documento que puede bajar de http://www.puertascubells.com/catalogo/c/cub318/cub318.html ¿Esta información ha sido útil? Si cree que debemos añadir alguna información en esta página por favor envíenos un email a cubells@puertascubells.com · Más detalles en el archivo adjunto en formato .doc |
|
| Texto2 |
Memoria descriptiva: Puerta enrollable de aluminio de (ancho) x (alto) modelo Alunova 2 de Puertas Cubells o similar Fabricada con lamas de perfil de aluminio extrusionado aleación 6063- T5, anodizado natural de 1.6 mm de espesor totalmente cerradas, unidas por topes laterales de material plástico remachados a las lamas. Zócalo especial de aluminio con pestillos resistentes de 6 mm de espesor guiados en toda la longitud del zócalo, burlete de estanqueidad con el pavimento, cerradura de llavín con cilindro tipo europeo intercambiable y amaestrable, topes de material plástico con alma de acero. Guías de perfil de aluminio misma aleación de 75 x47 x75 x 2 mm de espesor, con dos burletes antifricción en toda su altura. Eje tubular para operador lateral de tracción por cadena tipo KE120.24, cuadro electrónico, pulsador industrial de superficie y dispositivo anti-caída para su funcionamiento automático. El montaje de la puerta incluido. |
|
